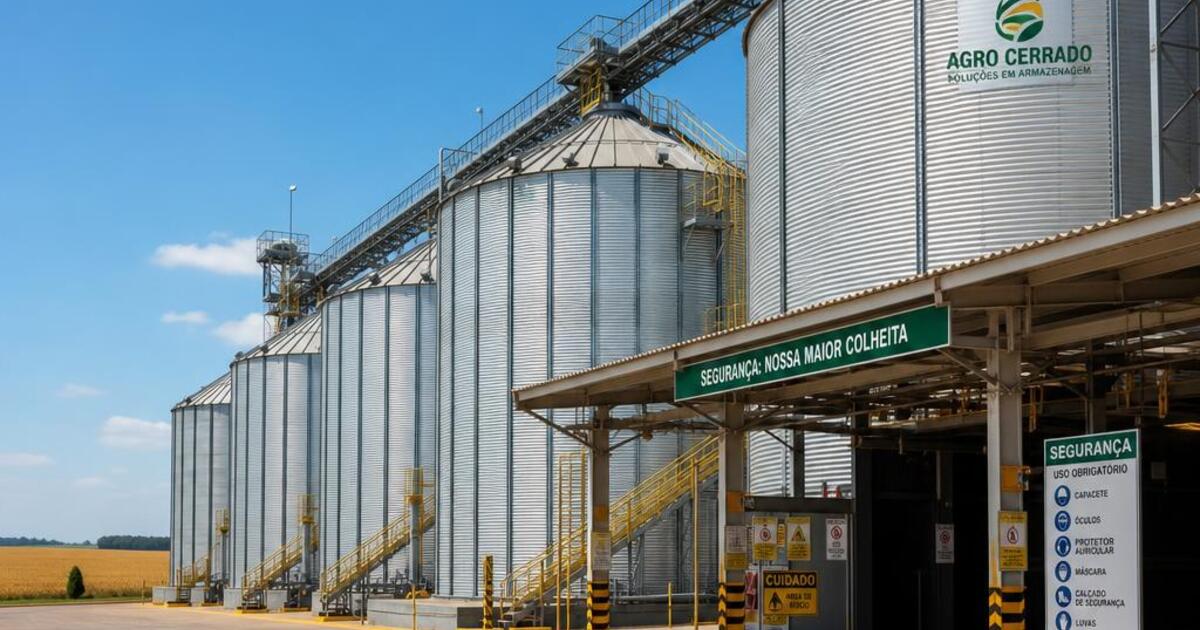

Silos de Grãos e Áreas Classificadas: Zonas 20, 21 e 22 no Celeiro do Brasil

O Centro-Oeste brasileiro é o celeiro do planeta: Mato Grosso, Mato Grosso do Sul e Goiás colhem, movimentam e armazenam centenas de milhões de toneladas de soja e milho por safra. E cada silo, cada elevador de canecas, cada moega dessa cadeia guarda um risco que a maioria das pessoas não enxerga — porque o combustível não é um líquido com cheiro forte nem um gás com placa de aviso. É poeira. Poeira de grão, fina, seca, suspensa no ar na concentração errada, diante de uma única fonte de ignição, explode com violência comparável à de um vapor de gasolina. Este artigo é o guia técnico de áreas classificadas por poeira combustível em silos de grãos: as zonas 20, 21 e 22, a análise de riscos, as medidas de controle e os equipamentos de monitoramento passivo e detecção que separam uma unidade armazenadora segura de uma estatística.

Falo deste tema com carinho especial: moro e trabalho no Centro-Oeste, e em mais de duas décadas de segurança do trabalho em plantas de grau de risco 4 aprendi que o setor graneleiro tem uma cultura operacional fortíssima — e, ao mesmo tempo, uma lacuna enorme na gestão de atmosferas explosivas. Vejo unidades impecáveis na logística e frágeis na classificação de áreas. A boa notícia: o caminho técnico é conhecido, normatizado e perfeitamente aplicável à realidade brasileira. Vamos a ele.

Por que poeira de grão explode?

Todo mundo aprende o triângulo do fogo: combustível, oxigênio e ignição. Para explosão de poeira, a literatura técnica trabalha com o PENTÁGONO da explosão: além dos três clássicos, é preciso que a poeira esteja em SUSPENSÃO (nuvem) e em ambiente com CONFINAMENTO. Um silo, um elevador de canecas fechado, um transportador de corrente (redler), um filtro de mangas — todos entregam o confinamento de fábrica. A movimentação do grão entrega a suspensão. O oxigênio está sempre lá. Sobram dois fatores para o SESMT gerenciar: a camada de poeira acumulada (o combustível estocado) e as fontes de ignição.

E há o fenômeno mais traiçoeiro do setor: a explosão secundária. A explosão primária — geralmente dentro de um equipamento — gera uma onda de pressão que levanta a poeira depositada em vigas, pisos e estruturas de todo o prédio. Essa nuvem gigante encontra a chama da primeira explosão e detona em cadeia, com energia muitas vezes maior. É por isso que uma camada de poucos milímetros de poeira sobre as superfícies de uma torre de elevadores não é "sujeira": é carga explosiva aguardando iniciador. A regra de bolso internacional é dura: camada na espessura de uma moeda, cobrindo fração relevante da área, já representa risco de explosão secundária devastadora.

Zonas 20, 21 e 22: a classificação por poeira combustível

Quem vem do mundo dos líquidos inflamáveis conhece as zonas 0, 1 e 2 (gases e vapores). Para poeiras combustíveis, a série IEC/ABNT NBR IEC 60079-10-2 define o espelho delas: zonas 20, 21 e 22, graduadas pela probabilidade de existir uma nuvem de poeira explosiva. A classificação não é opinião — é estudo de engenharia, documentado em laudo com prontuário, plantas e memória de cálculo, assinado por profissional habilitado com ART.

Um detalhe que muita gente erra: a camada de poeira depositada TAMBÉM classifica área. Um ambiente onde a nuvem é rara, mas há camada que pode ser levantada por uma perturbação (ou que pode entrar em combustão lenta por contato com superfície quente), é tipicamente zona 22 — e o equipamento elétrico instalado ali precisa ser adequado, com invólucro que limite a temperatura de superfície abaixo da temperatura mínima de ignição da camada. Poeira de cereais tem temperatura de ignição em camada surpreendentemente baixa; um motor superaquecido coberto de pó de milho é um fogão armado.

Análise de riscos: por onde começar

A análise de riscos de uma unidade armazenadora começa pelo inventário dos pontos onde o pentágono se fecha. Na minha experiência, o mapa de calor de qualquer silo brasileiro tem os mesmos suspeitos de sempre, e a APR (Análise Preliminar de Riscos) deve destrinchá-los um a um, cruzando cenário, causa, consequência e salvaguarda existente:

• ▸Elevador de canecas: o campeão mundial de ignição primária — atrito de correia desalinhada, caneca solta batendo no poço, rolamento travado. Confinado, cheio de nuvem, é o pior lugar possível para uma faísca;
• ▸Secador de grãos: fonte térmica permanente; grão fino e palhiço acumulados em fluxo morto podem entrar em combustão espontânea e ser transportados incandescentes para o silo;
• ▸Transportadores (redler e correia): atrito, superaquecimento de rolamentos, acúmulo de fino sob a correia;
• ▸Filtros de mangas e ciclones: concentram a poeira mais fina e mais explosiva da planta — zona 20 interna por definição;
• ▸Instalação elétrica não conforme: luminária comum estourada, emenda improvisada, motor sem grau de proteção adequado dentro de zona classificada;
• ▸Trabalho a quente sem permissão: solda e corte em galeria empoeirada seguem matando gente no agro brasileiro;
• ▸Eletricidade estática: dutos e mangas sem aterramento/equipotencialização em transferência pneumática;
• ▸Autoaquecimento da massa de grãos: grão úmido armazenado fermenta, aquece e pode chegar à combustão espontânea no coração do silo.

A ferramenta importa menos que a disciplina: APR bem feita, HAZOP nos sistemas mais complexos (secagem e transferência pneumática), e o estudo de classificação de áreas como documento-mãe que define onde cada zona começa e termina. Sem o mapa de zonas, toda a especificação de equipamentos e permissões de trabalho fica construída sobre areia. E lembre: o estudo se revisa a cada mudança física — um transportador novo, uma abertura a mais, um bypass de filtro mudam a classificação.

Medidas de controle: hierarquia aplicada ao silo

Controle de atmosfera explosiva em grãos segue a mesma hierarquia de sempre — eliminar/reduzir o combustível, eliminar a ignição, mitigar a consequência — mas com as especificidades do setor:

• ▸Housekeeping programado e auditado: rotina formal de limpeza com frequência definida por área, preferencialmente com aspiração industrial (varrer a seco levanta nuvem; ar comprimido para limpeza é proibido em área empoeirada);
• ▸Aspiração e captação de pó nos pontos de transferência: o pó que o filtro captura é pó que não vira camada nem nuvem;
• ▸Equipamentos Ex adequados à zona: em zona 20/21/22 só entra equipamento com certificação Inmetro para poeira (marcação Ex, grupo III), com temperatura de superfície compatível com a poeira do local;
• ▸Aterramento e equipotencialização de toda a linha de movimentação — dutos, elevadores, filtros, estruturas;
• ▸Permissão de trabalho rigorosa para serviço a quente, com limpeza prévia, isolamento e vigia de fogo (veja nosso guia de permissão de trabalho em áreas classificadas);
• ▸Manutenção preditiva de rolamentos, correias e alinhamento — a faísca mecânica nasce da manutenção que não foi feita;
• ▸Proteções construtivas: painéis de alívio de explosão (venting) em elevadores, filtros e silos, supressão química onde aplicável e isolamento de explosão entre equipamentos para impedir a propagação em cadeia;
• ▸Gestão da qualidade do grão: secagem e aeração corretas para impedir o autoaquecimento da massa armazenada.

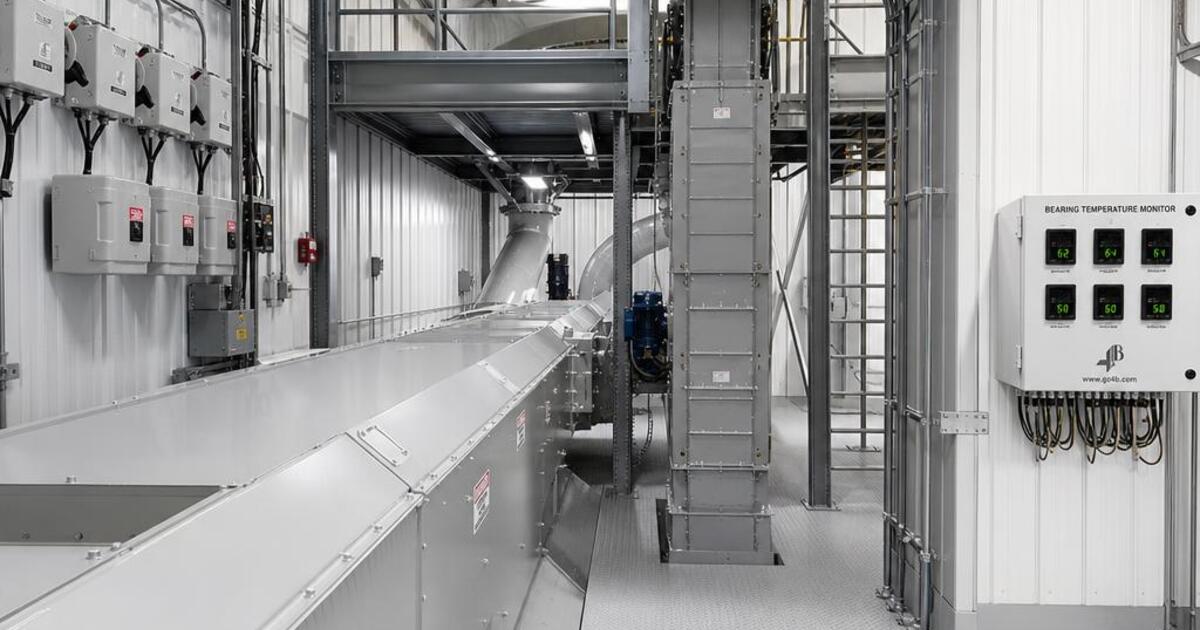

Monitoramento passivo e detecção: os sentidos permanentes do silo

Aqui entra o tema que mais evoluiu no setor na última década. Chamo de monitoramento passivo o conjunto de sistemas fixos que vigiam a planta continuamente, sem depender de ronda humana — eles não substituem a inspeção, mas enxergam o que o olho não vê e no horário em que ninguém está olhando. Em unidade de grãos, o pacote técnico maduro inclui:

• ▸Termometria da massa de grãos: cabos de temperatura suspensos dentro do silo, lendo a massa em vários níveis. Elevação lenta e persistente de temperatura é o primeiro aviso de fermentação e autoaquecimento — dias ou semanas antes do fogo;
• ▸Sensores de temperatura de rolamentos: em mancais de elevadores e transportadores, alarmando antes do rolamento virar fonte de ignição;
• ▸Sensores de desalinhamento e rotação (velocidade zero): correia de elevador desalinhada raspando na caixa é ignição clássica; sensor de rotação detecta caneca travada e patinação de correia;
• ▸Detectores de faísca e ejeção de partícula incandescente: instalados em dutos de transporte, detectam a partícula quente em milissegundos e podem acionar extinção automática por água antes de ela chegar ao filtro ou ao silo;
• ▸Detecção de CO (monóxido de carbono): a combustão latente da massa de grãos libera CO muito antes da chama; monitorar CO no headspace do silo é detecção precoce de incêndio escondido;
• ▸Sensores de nível e pressão em filtros: colmatação de manga muda pressão diferencial e indica acúmulo perigoso.

A palavra-chave é INTEGRAÇÃO: sensor que alarma num painel que ninguém olha é enfeite caro. O sistema de monitoramento precisa de rotina de resposta — quem recebe o alarme, o que faz, em quanto tempo — escrita em procedimento e treinada. E os próprios sensores instalados dentro das zonas precisam ser certificados para a zona onde vivem, senão o vigia vira incendiário. Para o detalhamento da instrumentação portátil que complementa esse pacote nas entradas e inspeções, veja nosso guia do detector de 4 gases — silos também são espaços confinados, e as duas normas convivem na mesma PET.

O que a norma não te conta

Primeiro: a sazonalidade brutal do agro. Na safra, a unidade opera no limite, recebendo caminhão de madrugada, com equipe reforçada por temporários que nunca ouviram falar em zona 21. O plano de treinamento precisa prever essa onda — integração específica de atmosfera explosiva para todo temporário, sem exceção, antes do primeiro turno. Segundo: o rural não tem a cultura de permissão de trabalho da indústria química; a soldinha rápida no pé do elevador "porque a colheita não pode parar" é o acidente anunciado mais comum do setor. Terceiro: poeira de grão atrai praga, praga atrai expurgo, e expurgo traz a fosfina — um gás tóxico e inflamável que adiciona uma camada inteira de risco químico ao mesmo espaço. A gestão de segurança do silo precisa enxergar esses três mundos ao mesmo tempo.

Conclusão

O celeiro do planeta merece uma segurança à altura da sua produção. Silos de grãos concentram, no mesmo endereço, atmosfera explosiva de poeira, espaço confinado, gás de fumigação e a pressão de safra que não pode parar — e é exatamente por isso que a gestão precisa ser de engenharia, não de improviso. O caminho está mapeado: estudo de classificação com as zonas 20, 21 e 22 desenhadas por quem sabe, análise de riscos que encara os suspeitos de sempre (elevador, secador, rolamento, solda), limpeza tratada como proteção contra explosão, equipamentos Ex certificados para poeira e um sistema de monitoramento passivo — termometria, sensores de rolamento, detecção de faísca e de CO — vigiando a planta 24 horas por dia. No agro, segurança boa é a que funciona na madrugada do pico da safra. O resto é sorte, e sorte não é gestão.
