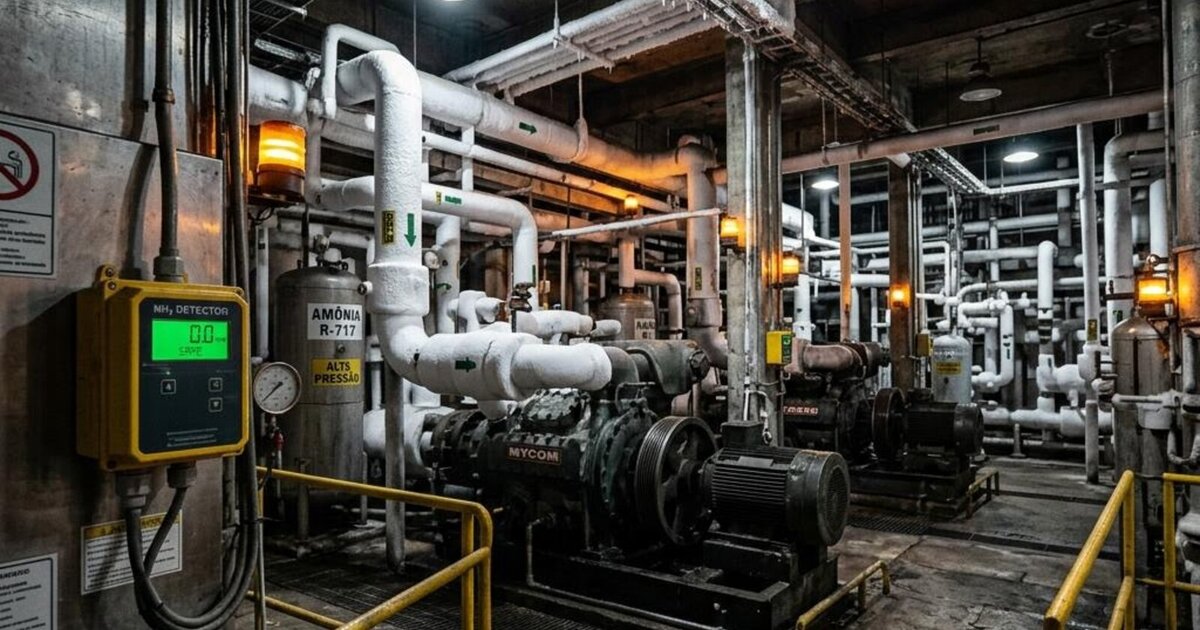

Todo frigorífico tem um coração gelado: a sala de máquinas de amônia. É ela que mantém as câmaras a −25 °C, os túneis de congelamento rodando e a produção dentro do padrão sanitário. E é também um dos ambientes mais traiçoeiros da indústria brasileira — porque a amônia anidra (NH₃) acumula três fichas criminais ao mesmo tempo: é tóxica, é corrosiva e é inflamável. Traduzindo para a nossa linguagem: a sala de máquinas e seus vasos, condensadores e poços de válvula combinam espaço confinado (NR 33) com área classificada (NR 20 e IEC 60079) no mesmo endereço, dentro de uma planta regida ainda pela NR 36, a norma específica dos frigoríficos.
Este artigo faz parte do nosso cluster de espaços confinados por ambiente — se você está começando do zero, leia antes o Guia Básico da NR 33 e depois volte aqui. Já falamos de silos de grãos e suas zonas de poeira; hoje o cenário é o frio industrial e o gás que anuncia a própria presença — até parar de anunciar.
Por que a amônia é diferente de tudo que você já mediu
A amônia tem uma característica cruel: o odor pungente é detectável a partir de 5 ppm — muito abaixo do nível perigoso — o que dá a falsa sensação de que "o nariz avisa". Só que a exposição contínua causa fadiga olfativa: o trabalhador da manutenção que passa o dia na sala de máquinas simplesmente para de sentir o cheiro. E quando um vazamento evolui, a concentração sobe rápido: acima de 300 ppm o ambiente já é IDLH (imediatamente perigoso à vida e à saúde, pelo critério NIOSH); na faixa de milhares de ppm vêm queimaduras químicas de via aérea, edema de glote e óbito. Amônia líquida em contato com a pele causa queimadura química E queimadura por congelamento simultâneas — ela expande a −33 °C.
E tem o terceiro crime da ficha: entre 15% e 28% em volume no ar (150.000 a 280.000 ppm), a amônia forma mistura explosiva. Parece uma faixa distante? Dentro de uma sala fechada, um vazamento de grande porte num compressor chega lá. Por isso a sala de máquinas exige estudo de classificação de áreas — o mesmo raciocínio de zonas que explicamos no guia de classificação da NR 20 — e equipamentos elétricos adequados nas zonas definidas em projeto.
| Concentração | Referência | O que significa na prática |
|---|---|---|
| 5 ppm | Limiar de odor | O nariz detecta — mas fadiga olfativa elimina esse "alarme" em quem trabalha exposto |
| 20 ppm | NR 15, Anexo 11 (LT 48h/semana) | Limite de tolerância brasileiro para jornada — acima disso, insalubridade e ação imediata |
| 25 ppm | TLV-TWA (ACGIH) | Referência internacional para 8 horas — alarme baixo típico dos detectores |
| 35 ppm | STEL (ACGIH) | Exposição máxima de 15 minutos — alarme alto típico dos detectores |
| 300 ppm | IDLH (NIOSH) | Imediatamente perigoso à vida — só entra equipe de emergência com SCBA |
| ~1.700 ppm | Efeitos graves | Tosse convulsiva, edema de glote — risco de óbito em ~30 min |
| 150.000–280.000 ppm | Faixa de explosividade (15–28% v/v) | Mistura inflamável — cenário de grande vazamento em ambiente fechado |
Grave esta régua: 20 ppm é limite de jornada no Brasil, 300 ppm é zona de morte. Entre um e outro existe menos de uma ordem de grandeza — na sala de máquinas, a diferença entre rotina e emergência é uma válvula.
Conhecer o Kit Master →Onde estão os espaços confinados do frigorífico
A NR 33 define espaço confinado como área não projetada para ocupação humana contínua, com meios limitados de entrada e saída e ventilação insuficiente. No frigorífico, a lista é maior do que parece:
- ▸Sala de máquinas de amônia: dependendo do projeto (subsolo, mezanino fechado, casa de máquinas estanque), é tratada como espaço confinado ou como área de acesso restrito com monitoramento contínuo — o PPR (plano de gerenciamento) precisa definir e justificar;
- ▸Vasos separadores de líquido, recipientes de baixa pressão e condensadores evaporativos: espaços confinados clássicos em manutenção — atmosfera pode conter NH₃ residual mesmo após esvaziamento;
- ▸Poços de válvulas e galerias de tubulação de amônia: amônia gasosa é mais leve que o ar, mas em vazamento de líquido o aerossol frio é mais denso e se acumula em pontos baixos — exatamente onde ficam os poços;
- ▸Túneis de congelamento e câmaras: espaço confinado térmico com risco adicional de CO₂ em sistemas de atmosfera controlada e de aprisionamento (porta que congela);
- ▸Estação de tratamento de efluentes (ETE): todo frigorífico tem — tanques, caixas de gordura e reatores anaeróbios geram H₂S e metano, o combo que já detalhamos no guia do detector de 4 gases;
- ▸Silos de ração e farinheira (graxaria): poeira orgânica combustível + espaço confinado, primos diretos dos silos de grãos.
Detecção fixa: a sala de máquinas precisa se vigiar sozinha
A primeira linha de defesa não é EPI — é engenharia. Normas de referência de refrigeração por amônia (ABNT NBR 16069, IIAR 2 nos EUA e a boa prática mundial) convergem para o mesmo pacote: detecção fixa de NH₃ na sala de máquinas com alarme em dois estágios, intertravada com ventilação de emergência e desligamento. O desenho típico que recomendo em projeto:
- ▸Sensores eletroquímicos de NH₃ (faixa 0–100 ou 0–1.000 ppm) distribuídos sobre os compressores e nos pontos de estagnação, na altura adequada ao cenário (gás quente sobe; aerossol frio desce);
- ▸Alarme de 1º estágio (~25 ppm): sinalização local e na sala de controle, investigação obrigatória;
- ▸Alarme de 2º estágio (~150–300 ppm): aciona automaticamente a ventilação de emergência, corta a energia não classificada da sala e dispara evacuação — sem depender de decisão humana;
- ▸Sensor catalítico ou infravermelho de faixa alta (% LIE) para cenário de grande vazamento com risco de explosividade;
- ▸Botoeiras de emergência nas saídas, chuveiro/lava-olhos na porta e ventilação com acionamento externo — quem entra para investigar não pode depender de painel que está dentro da nuvem.
Fabricantes consolidados nesse mercado: linha de detecção fixa Honeywell (Sensepoint XCD e Searchpoint), Dräger (Polytron 8100 eletroquímico para NH₃), MSA (Ultima X5000) e Danfoss (série GD, muito comum em salas de máquinas de refrigeração). O critério de escolha não é marca — é certificação Inmetro/Ex compatível com a zona classificada, disponibilidade de sensor de reposição no Brasil e contrato de calibração. Sensor de amônia é consumível: a própria exposição ao gás degrada a célula eletroquímica, e a calibração semestral (ou após grande vazamento) é o que separa um sistema de segurança de um enfeite de parede.
Detecção portátil: o multigás certo para frigorífico
Aqui mora um erro clássico que encontro em auditoria: a planta compra o detector de 4 gases "padrão" (O₂, LIE, CO e H₂S) e acredita estar coberta para amônia. Não está. Sensor de LIE catalítico só enxerga amônia em concentração de incêndio — quando o trabalhador já estaria morto por toxicidade. Para frigorífico, o portátil precisa de sensor eletroquímico específico de NH₃. As configurações que funcionam:
| Modelo | Configuração típica p/ frigorífico | Pontos fortes | Atenção |
|---|---|---|---|
| Dräger X-am 5800 | O₂ + LIE + NH₃ + CO (5 slots) | Robustez consagrada, sensores DrägerSensor de longa vida, docking station E-Cal | Custo de aquisição mais alto; exige plano de calibração formal |
| MSA Altair 5X | O₂ + LIE + NH₃ + H₂S/CO (até 6 gases) | Display colorido, bomba integrada para medição remota pré-entrada, sensores XCell rápidos | Versão com bomba exige teste de linha e filtro em dia |
| Honeywell BW Ultra | O₂ + LIE + NH₃ + CO + H₂S | Feito para pré-entrada em espaço confinado (bomba dedicada), IntelliFlash de status | Sensor de NH₃ reduz autonomia da bateria — planejar turno |
| Dräger Pac 8000 (unipessoal) | NH₃ dedicado (0–300 ppm) | Clipado no colete de quem trabalha o dia todo na sala de máquinas — proteção individual contínua | Monogás não substitui o multigás na liberação de PET |
Regra de gestão que aplico: multigás com bomba para a liberação da PET (medição em três níveis ANTES de qualquer entrada, como manda a NR 33), e monogás de NH₃ pessoal clipado em cada mecânico de refrigeração durante a jornada inteira. Bump test diário na docking station, calibração conforme fabricante e registro — o histórico do detector é documento de defesa jurídica. O passo a passo completo de medição está no nosso guia definitivo do detector de gases.
EPI e fuga: os 30 segundos que decidem
Num vazamento de amônia, a diferença entre susto e tragédia é o tempo de fuga. O pacote mínimo de proteção respiratória do setor:
- ▸Máscara de fuga com filtro para NH₃ (classe K): uma para CADA pessoa que entra na sala de máquinas, no corpo ou a alcance imediato — exemplos consagrados: peça facial inteira 3M série 6800 com cartucho 3M 6004 (amônia/metilamina) ou conjuntos de fuga dedicados tipo Dräger PARAT;
- ▸Filtro químico NÃO é para trabalhar dentro da nuvem: é para atravessá-la e sair. Acima do IDLH (300 ppm) ou em concentração desconhecida, só ar mandado ou SCBA;
- ▸SCBA (conjunto autônomo) para a brigada/equipe de emergência — referências de mercado: 3M Scott Air-Pak X3 Pro e Dräger PSS 4000/5000 — com rotina de inspeção mensal registrada;
- ▸Traje de proteção química para intervenção em vazamento de líquido (queimadura química + criogênica), luva e avental compatíveis com NH₃;
- ▸Chuveiro de emergência e lava-olhos a no máximo 10 segundos de caminhada da sala de máquinas — água em abundância é o primeiro socorro da queimadura por amônia.
Recomendação da Engenheira: máscara de fuga guardada no armário do vestiário não existe na hora do vazamento. Ela fica pendurada NA ENTRADA da sala de máquinas e no posto de trabalho — inspecionada mensalmente, com validade de filtro controlada em checklist. É item barato que já decidiu vida em planta real.
Conhecer o Kit Master →Mini estudo de caso: o poço de válvulas da madrugada
Cenário real (adaptado de plantas que auditei, com detalhes alterados): frigorífico de aves, sábado, 3h da manhã. O operador de refrigeração percebe queda de pressão num ramal e cheiro de amônia perto do poço de válvulas externo — uma caixa de concreto de 2,5 m de profundidade com escada marinheiro. O procedimento informal da casa era "desce rápido, fecha a válvula e sobe". Ele desceu sem medir. O que o poço tinha: aerossol frio de amônia acumulado no fundo, invisível no escuro. O operador perdeu a consciência em menos de um minuto.
O que salvou: o vigia improvisado — um colega que ficou em cima por iniciativa própria — NÃO desceu atrás (a causa nº 1 de morte múltipla em espaço confinado, como mostramos nos 5 erros fatais). Acionou a brigada, que entrou com SCBA e içou o operador com o tripé da ETE, que por sorte estava a 50 metros. Ele sobreviveu com queimadura química de via aérea e 12 dias de UTI.
A investigação (pelo método 5W2H + Espinha de Peixe) apontou o óbvio que ninguém tinha escrito: o poço de válvulas não estava no inventário de espaços confinados. Sem inventário, sem sinalização, sem PET, sem medição, sem tripé dedicado. As correções: inventário revisado (apareceram 14 espaços confinados "novos"), detector monogás de NH₃ para cada operador de turno, multigás com bomba e sonda para medir o poço DE CIMA antes de qualquer descida, tripé com trava-quedas resgatável posicionado no poço, e PET obrigatória até para "fechar uma válvula rapidinho". Custo total: menos que uma diária de produção parada. O acidente que quase aconteceu custaria a planta inteira.
PET, vigia e resgate: o rito que a NR 33 não negocia
Nada substitui o rito completo da NR 33 — e em frigorífico ele tem camadas extras por causa da NR 36 (que exige gestão específica de segurança nas operações) e da amônia:
- ▸Inventário e sinalização de TODOS os espaços confinados — incluindo poços de válvula, vasos e a ETE (é onde os "invisíveis" moram);
- ▸PET emitida por supervisor de entrada capacitado, com medição prévia em três níveis feita de fora, com bomba e sonda — O₂, LIE, NH₃ e, na ETE, H₂S e CO;
- ▸Bloqueio e etiquetagem (LOTO) do sistema de amônia: drenar, despressurizar e raquetear a linha — válvula fechada não é bloqueio;
- ▸Ventilação forçada antes e durante — os princípios de purga e ventilação que detalhamos aqui valem integralmente para vasos de NH₃;
- ▸Vigia dedicado, sem outra função, com comunicação contínua e proibição absoluta de entrar para resgatar;
- ▸Equipe de resgate dimensionada e treinada COM SCBA e com o cenário amônia no plano de emergência — resgate de frigorífico que só treina incêndio não está pronto para o risco número 1 da casa;
- ▸Trabalho a quente em área classificada de amônia: PT específica somando NR 20, 33 e 34 — o rito completo está no nosso guia de permissão de trabalho a quente.
Plano de emergência: o vazamento grande vai além do SESMT
Vazamento de amônia de grande porte é cenário de PAE (Plano de Atendimento a Emergências) com cara de Defesa Civil: nuvem que migra para vizinhança, necessidade de evacuação de setores inteiros da planta, acionamento do Corpo de Bombeiros com protocolo de produto perigoso (ONU 1005). O plano precisa ter: rotas de fuga perpendiculares ao vento predominante, ponto de encontro que considere a direção da nuvem, birutas visíveis, sirene com toque distinto para amônia, e simulado anual COM a hipótese de vazamento noturno — porque a sala de máquinas não escolhe horário. A NR 36 cobra explicitamente a gestão de emergências nas plantas frigoríficas, e o auditor fiscal sabe disso.
Perguntas frequentes — amônia e espaço confinado em frigorífico
▸Sala de máquinas de amônia é sempre espaço confinado?
Não automaticamente — depende do projeto. Uma casa de máquinas ampla, com ventilação permanente e ocupação rotineira de operadores, costuma ser tratada como área de acesso restrito com detecção fixa e controle de entrada. Já salas estanques, subsolos e mezaninos fechados podem se enquadrar na definição da NR 33. O que não pode: a planta não ter estudado e documentado essa definição no inventário. Vasos, condensadores e poços de válvula, em manutenção, são espaços confinados sem discussão.
▸O detector de 4 gases padrão detecta amônia?
Não na faixa que importa. O sensor catalítico de LIE só reage à amônia perto da faixa explosiva (dezenas de milhares de ppm) — a toxicidade mata a partir de centenas. Frigorífico precisa de sensor eletroquímico específico de NH₃ no multigás e, idealmente, monogás pessoal em cada operador de refrigeração.
▸Amônia é mais leve que o ar — então ela sempre sobe?
O gás puro é mais leve e tende a subir e se dissipar. Mas vazamento de amônia LÍQUIDA gera aerossol frio e denso, que desce e se acumula em poços, canaletas e pontos baixos. Por isso a medição em três níveis e o posicionamento de sensores em alturas diferentes conforme o cenário de vazamento.
▸Qual o limite de exposição da amônia no Brasil?
O Anexo 11 da NR 15 fixa 20 ppm como limite de tolerância para jornada de 48h semanais. As referências internacionais usadas em alarme de detector são 25 ppm (TLV-TWA) e 35 ppm (STEL). O IDLH do NIOSH é 300 ppm — acima disso, só equipe de emergência com SCBA.
▸Posso entrar com máscara com filtro para consertar um vazamento?
Não. Filtro químico classe K serve para FUGA e para concentrações baixas conhecidas — nunca para intervenção em nuvem de concentração desconhecida ou acima do IDLH. Intervenção em vazamento é trabalho de equipe treinada com SCBA ou linha de ar mandado, dentro do plano de emergência.
▸A NR 36 fala de amônia?
A NR 36 rege as condições de trabalho em frigoríficos e exige gestão de segurança nas operações, incluindo a integração com as demais normas: NR 33 para os espaços confinados, NR 20 para os inflamáveis (a amônia é), NR 13 para os vasos de pressão do sistema de refrigeração e NR 35 quando a manutenção sobe nos condensadores. O book de gerenciamento de riscos do frigorífico costura todas.
▸De quanto em quanto tempo calibrar o detector de NH₃?
Bump test antes de cada uso (ou diário via docking station) e calibração completa conforme o fabricante — tipicamente a cada 6 meses, ou imediatamente após exposição a grande vazamento, que degrada a célula eletroquímica. Sensor de NH₃ tem vida útil menor que os demais: trate como consumível e mantenha reposição em estoque.
▸Quem pode liberar a entrada num vaso de amônia?
Supervisor de entrada capacitado conforme NR 33, com a PET preenchida, medição documentada, LOTO conferido (linha drenada, despressurizada e raqueteada), vigia posicionado e resgate disponível. Em vaso que conteve NH₃, a liberação exige leitura de amônia compatível com os limites de exposição — não basta o O₂ estar bom.
Conclusão: o frio industrial exige sangue frio na gestão
A sala de máquinas de amônia resume tudo o que este cluster defende: espaço confinado não se gerencia por ambiente genérico, e sim pelo risco específico de cada casa. No frigorífico, isso significa detecção fixa intertravada com ventilação, multigás COM sensor de NH₃ (não o kit padrão), máscara de fuga na porta e não no armário, inventário que enxerga os poços de válvula invisíveis, PET sem atalho de madrugada e um plano de emergência que trata o grande vazamento como o cenário número 1 da planta — porque é. O próximo ambiente da série já está na fila: reservatórios e ETEs, onde o H₂S manda. Até lá, faça o teste desta semana: pergunte ao seu time de refrigeração onde está a máscara de fuga deles. A resposta diz tudo sobre a maturidade da sua gestão.
Recomendação da Engenheira: o Kit Master de Segurança Industrial inclui PET editável, checklist de bloqueio LOTO e planilha de inventário de espaços confinados — a base documental exata que a fiscalização pede num frigorífico. Validado em planta real de grau de risco 4.
Conhecer o Kit Master →Perguntas frequentes
▸Amônia é detectada pelo detector de quatro gases?
Nem sempre. Muitos detectores portáteis medem oxigênio, inflamáveis, monóxido e sulfeto de hidrogênio, mas não amônia. Para NH3 é necessário sensor específico calibrado.
▸Qual é o risco de entrar em sala de máquinas com amônia?
Há risco de intoxicação, queimadura química, deficiência de oxigênio, atmosfera inflamável em determinadas condições e dificuldade de fuga. O cenário exige procedimento e resposta de emergência específicos.
▸O cheiro de amônia é um controle confiável?
Não. O odor pode causar fadiga olfativa e a percepção varia entre pessoas. A medição com instrumento adequado é indispensável.
▸Como bloquear um sistema de refrigeração?
O bloqueio deve seguir o procedimento do equipamento, isolando energia elétrica, válvulas e pressão residual quando aplicável, com identificação e verificação do isolamento.
▸Qual respirador usar em vazamento de amônia?
A seleção depende da concentração, do tempo e da emergência. Em concentrações desconhecidas ou imediatamente perigosas, normalmente é necessário equipamento autônomo e equipe especializada.
▸A sala de máquinas precisa de ventilação de emergência?
Sistemas de ventilação e detecção devem ser previstos conforme projeto, normas e características da instalação. Devem possuir manutenção, teste e acionamento conhecidos pela equipe.
▸Como funciona o resgate em atmosfera de amônia?
Sem entrada improvisada. A equipe deve reconhecer a atmosfera, usar proteção respiratória compatível, controlar a fonte quando possível e retirar a vítima com sistema de resgate planejado.
▸O que deve constar na PET do frigorífico?
Identificação do espaço, riscos de amônia e frio, isolamento, medições, ventilação, EPI, equipe, comunicação, duração, critérios de abandono e acionamento da emergência.
▸Câmaras frias são espaços confinados?
Nem todas. A definição depende das condições de entrada, saída, ocupação e atmosfera. A baixa temperatura por si só não determina a classificação.
▸Como treinar a equipe para vazamento?
O treinamento deve incluir alarme, rotas, ponto de encontro, comunicação, uso de chuveiro e lava-olhos, limites de atuação e acionamento da brigada ou resposta externa.
▸É permitido trabalhar com porta aberta?
Porta aberta pode auxiliar a fuga, mas não garante ventilação nem elimina o risco. A condição segura precisa ser demonstrada por avaliação e controles.
▸Como registrar uma medição de amônia?
Registre instrumento, sensor, calibração ou teste funcional, horário, ponto, valor, operador e condição do processo. Medição sem rastreabilidade não sustenta a decisão.
